Если к системе панельно-лучистого отопления, в основном благодаря популяризации “теплого пола” мы все с Вами привыкли, то система панельно-лучистого охлаждения и тем более, комбинированная система панельно-лучистого отопления и охлаждения до сих пор встречается крайне редко и вызывает большое количество вопросов у специалистов и потребителей:

Как действует (охлаждает) система?
Насколько она эффективна?
Какие температуры принимать на поверхности охлаждающих панелей?
Какие температуры теплоносителя принимать в системе?
Как рассчитывать систему?
Как ее монтировать?
Безопасна ли она для здоровья человека?
И т.д.

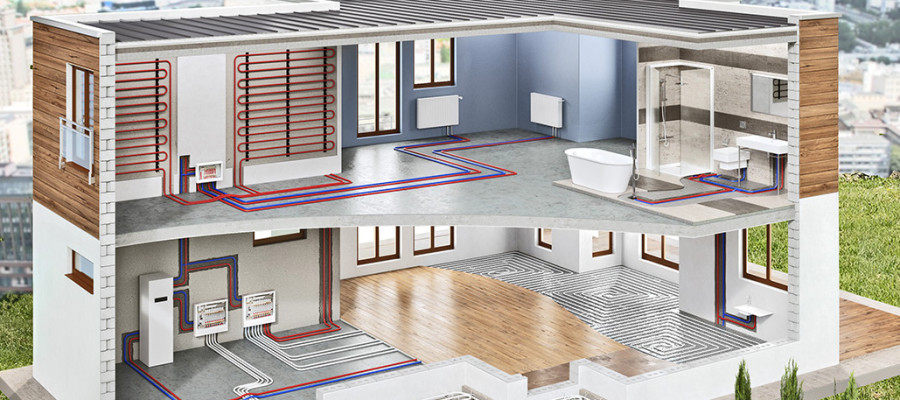

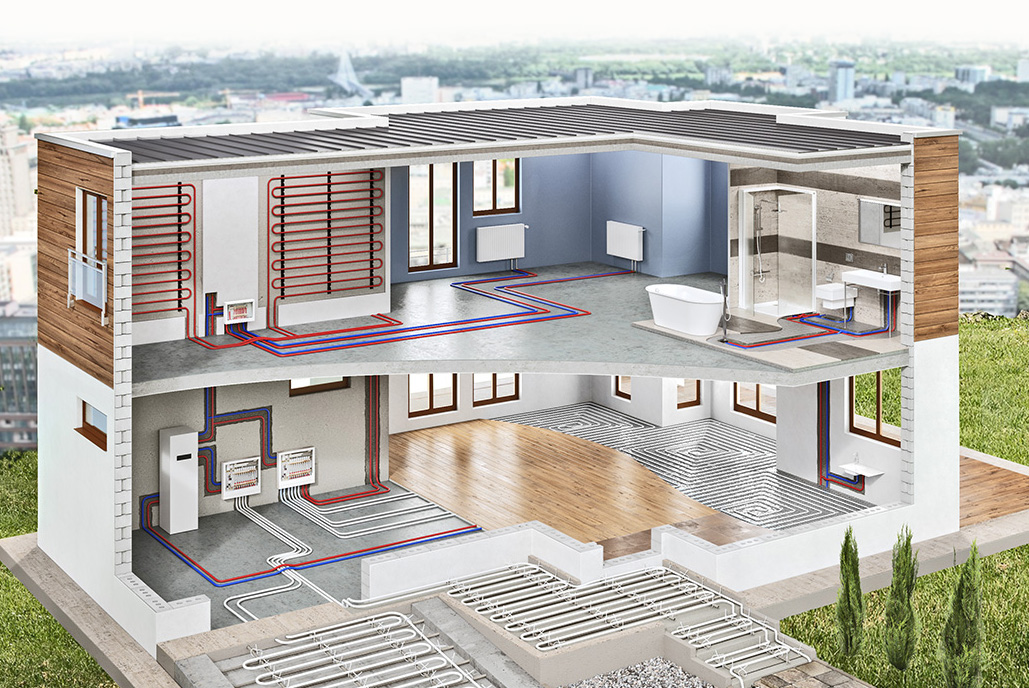

Итак, мы привыкли, что за наш комфорт летом отвечает кондиционер, т.е. устройство, которое обдувает нас холодным воздухом, несколько раз за сезон простужает своих владельцев и при этом зачастую сильно шумит. При панельно-лучистой системе работают (охлаждают) сами ограждающие поверхности, в которые под подготовку стен, пола или потолка заложены полимерные трубопроводы с циркулирующим холодоносителем. При таком способе охлаждения полностью отсутствует высокая подвижность холодного воздуха – сквозняки и шум, а так же технологические видимые элементы системы охлаждения. На сегодня такой вид охлаждения является максимально комфортным способом кондиционирования воздуха и эффективно снимает лучистые теплоизбытки в помещении, которые при отсутствии охлаждения накапливаются в ограждающих поверхностях помещения от солнечного излучения и негативно сказываются на нашем тепловом комфорте.

К сожалению, в нашей нормативной документации как по проектированию, так и по монтажу инженерных систем фактически отсутствуют способы расчета данной системы и расчетные значения температур на которые могут ориентироваться сотрудники проектных и монтажных организаций. Здесь хотелось бы восполнить хотя бы часть из них.

Для эффективной работы в нормальных температурно-влажностных условиях в помещении температура подачи холодоносителя должна находиться в пределах от +15 до +19⁰С. Нижнее значение диапазона обусловлено расчетной защитой от появления конденсата на охлаждающей поверхности. Т.е. если температура теплоносителя будет ниже +15⁰С, а в охлаждаемом помещении резко увеличится влажность, например, пройдет сильный дождь при высокой температуре, то существует большой риск, что из-за инертности системы на поверхности появится конденсат. Если температура окажется выше 19⁰С, то при нормативных температурах воздуха в помещении летом 24-26⁰С, охлаждение окажется просто не эффективным. Для равномерного распределения температуры по охлаждающей поверхности рекомендуется принимать среднюю величину падения температуры холодоносителя 2-4⁰С. При увеличении разницы температур теплоносителя более 4 градусов значительно теряется эффективность тепловосприятия (охлаждения). Оптимальная температура охлаждающей поверхности находится в пределах 19-21⁰С (это безопасно для здоровья человека и обеспечивает хорошие показатели по мощности охлаждения). При выборе параметров внутреннего воздуха необходимо помнить, что комфорт нахождения человека в помещении определяется результирующей температурой поверхностей и температурой воздуха в помещении, поэтому комфортный диапазон температуры внутреннего воздуха летом возможно расширить с 24 ⁰С привычных нам по примеру конвективных систем до 26⁰С для систем лучистых. Это обстоятельство не только экономит расходы на электрическую энергию для создания “искусственного холода”, но и увеличивает потенциал работы самой системы охлаждения.

В этой части статьи мы поговорили о преимуществах и основах панельно-лучистого охлаждения.

В статье нашей рассылки за июнь месяц мы расскажем о конструктивных особенностях этой системы и продукции KAN специально разработанной для данной области применения.
